Automatické bezdotykové sprchové zariadenia

SNS-MLU-12V-6LIN-EXP-GSM

Objednávacie číslo: SE.19.00.19-000
Možnosť aktivácie termickej dezinfekcieSNS-MLU-12V-6LIN-EXP-GSM

Charakteristika

  • Sieťový sanitárny systém
  • Riadiaca jednotka CLC s expandérom a komunikačným modulom GPRS /SIM/
  • Pre sprchy s komunikačnou zbernicou LIN – max. 84 ks /SLU/
  • S expandérom pre armatúry s externým bezpotenciálovým vstupom – max.36 ks /SEU/
  • Predĺženie zbernice možné niekoľkými opakovačmi – LIN Repeater-1
  • Program WEB Manager pre správu systému sanitárnej siete

Popis činnosti

SNS-MLU prostredníctvom LIN – zbernice spája, riadi a vyhodnocuje sprchy s LIN pripojením a armatúry s EXT vstupom v jednom systéme ako celku pri ponechaní ich autonómnej činnosti.. Umožňuje riadenie a kontrolu termickej dezinfekcie a hygienického preplachu /manuálny, externý/. Ďalej komunikuje pomocou Web Manageru s užívateľom a so správcom cez USB rozhranie alebo prostredníctvom GPRS modulu so SIM kartou, buď lokálne alebo na diaľku. Web Manager poskytuje:

  • podrobný prehľad konfigurácie celého systému
  • nastavenie časovačov pre pre hygienický a termický preplach
  • funkciu virtuálneho diaľkového ovládača na nastavenie parametrov SLU
  • súhrnné informácie o termickom alebo hygienickom preplachu
  • podrobné informácie o termickom alebo hygienickom preplachu
  • štatistický modul pre odhad spotreby vody a sledovania počtu cyklov ventilov

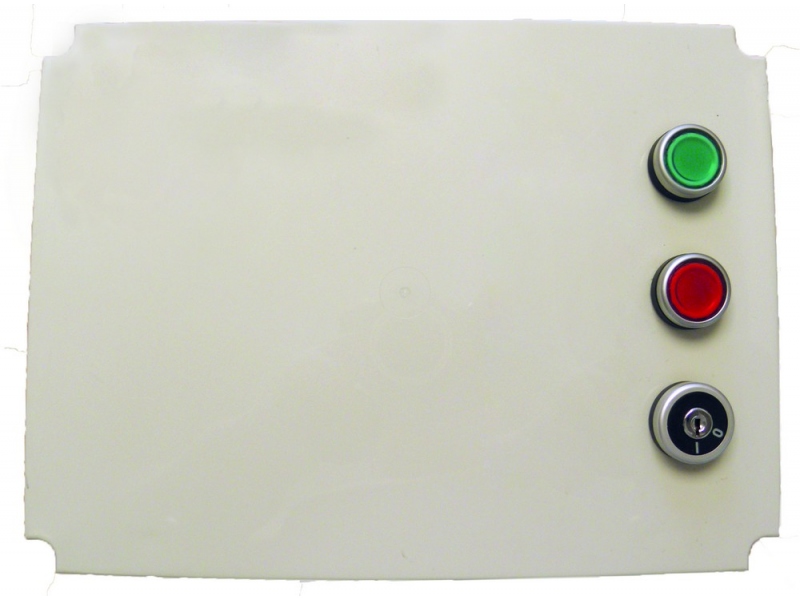

SNS-MLU disponuje na dverách skrine jednoduchým manuálnym ovládaním na spustenie procesov s indikáciou stavov. Zabezpečené sú prepínačom na kľúč. Zvláštnym príslušenstvom podľa potreby projektu sú LIN REPEATER-1 na predĺžovanie zbernice /+40m/ks, max. 6ks/ a lokálne vypínače vetiev s kľúčom LSW-1 pre service.

Základné údaje

  • Váha/Rozmery/Krytie: 14,4 kg/460x415x136mm/IP42
  • Max. dĺžka kábla pre LIN vetvu: 40m /120m – 6x LIN REPEATER/
  • Max. dĺžka kábla pre EXT vetvu: 120m
  • Vstupné menovité napätie: 100-240V AC/50-60Hz
  • Vstupný menovitý prúd: 1,6A /pri 230V AC/
  • Účinnosť: 88%
  • Pripojenie: 3 x 1,5 mm2
  • Výstupné napätie: 12V DC /nastaviteľné 10,8 – 13,8V/
  • Max. výstupný prúd 6x LIN vetva: 4,5A /pri 12V DC/
  • Max. výstupný prúd 6x EXT vetva: 4,5A /pri 12V DC/
  • Max. zvlnenie: 120 mVpp /pri 20MHz/
  • Pripojenie: 3M Scotchlok 314 series, 3 x 1,5 mm2, 4 x 1,5 mm2
  • Digitálne pripojenie: USB2.0A-miniUSB cable M/M, 2,0m

Zvláštnosti:

  • Tlač / Export do pdf – protokol súhrnných informácií o termických alebo hygienických preplachov pre potrebu ich archivácie.
  • LIN komunikácia, trojvodičové prepojenie

SNS-MLU-12V-6LIN-EXP-GSM obj. č. SE.19.00.19-000

Riadiaca jednotka CLC s expandérom a komunikačným modulom GPRS pre sprchy s komunikačnou zbernicou LIN, s expandérom pre armatúry s externým bezpotenciálovým vstupom. Program WEB Manager pre správu systému sanitárnej siete.

Zvláštne príslušenstvo

LIN-REPEATER-1 obj.č. SE.190025-000
LSW-1 obj.č. SE. 190030-000
ZAS 24AD/6D obj.č. SE. 062139-000
